Tamizadora por nutación vibrante

GKM ofrece doz tamizadoras por nutación vibrante:

1. Tipo KTS-V

Funcionamiento

Vibrationssiebmaschine KTS-V

El accionamiento es a través de un motor vibrador directamente abridado en el centro, inferior al cuerpo de la máquina. Por desplazamiento a través de muelles de definición exacta, el cuerpo de cribado puede vibrar libremente, de forma tridimensional. La diferencia en relación con la Tamizadora por nutación está en una aceleración tres a cuatro veces mayor con una amplitud comparativamente menor. Como ésta se reduce con cada cubierta superpuesta, solamente se pueden montar 3 tamices por máquina. La fuerza centrifuga de los motores vibradores puede variarse, así como también el ángulo de avance entre los pesos centrífugos superior e inferior, y por tanto, el tiempo de permanencia del producto sobre los tamices. Los marcos de cribado con dos ranuras de apriete y 2 anillos tensores, permiten un rápido remallado en obra, sin gran experiencia ni utillaje, y sobre todo en el caso de tejidos cribadores finos.

Los tamaños KTS-V de 900 a 1500 también podrán fabricarse con el modo constructivo de las Tamizadoras por nutación, p.ej. para sintonizar con los requerimientos de ciertos productos alimenticios y farmacéuticos.

Ventajas más importantes

  • buena exactitud de la tamizadora, extracción más rápida del producto fino, el tiempo de permanencia es ajustable
  • despacho de fábrica en estado lista para su funcionamiento y ajustado al producto en cuestión
  • hasta 4 fracciones por máquina al mismo tiempo
  • aceleración alta, también adecuada para cribados en húmedo y productos húmedos
  • disponibilidad hasta del 100 % en operación las 24 horas, motor libre de mantenimiento
  • cuerpo cribador robusto, de construcción modular con pesos unitarios bajos
  • centrado automático de los tamices y anillos intermedios estables en forma, así como tapas para un montaje y cambio de tamices sencillos y rápidos.
  • altura escasa por alturas reducidas de los anillos intermedios
  • a prueba de polvo y agua al 100 % por marco de tamices con juntas de perfil U de EPDM o silicona
  • limpieza y montaje fáciles de todas las piezas
  • limpieza fácil del espacio inferior a la máquina
  • dimensionamiento óptimo de los muelles vibratorios, transmisión mínima de vibraciones
  • bajo nivel de ruidos, unos 75 db(A)
  • marco de tamices con anillos tensores dobles para un rápido remallado en obra
  • precios ventajosos y plazos de entrega cortos

Ficha técnica

Campos de uso: para rendimientos menores y cribados de control más fáciles, fraccionamientos, desempolvados de productos secos, en forma de polvo o de pólvora, y granulosos, así como para separaciones de materias líquidos/sólidos, especialmente idónea para productos pesados y cribados en húmedo.
Granulometrías de alimentación: 1 micra hasta 20 mm
Capacidad de carga: 1 kg./h a 10 ton/h según tamaño de máquina
Pesos a granel: 200 a 10.000 gr./litro
Cortes de separación: 20 micras hasta 20 mm
Número de cubiertas: 1 a 3 por máquina
Tamices: Tejido de alambre de acero especial, tejido sintético, chapas perforadas
Limpiezas tamices: - bolas de goma
- anillos sintéticos
- variadores de ultrasonido
- combinaciones
Campo de revoluciones: 1.500/3.000 (1.800/3.600) min-1 a 50 (60) Hz
Movimiento de cribado: tridimensional, acorde al producto
Amplitud: 3 - 6 mm
Aceleración: 3 - 6 gr.
Tamaños, Ø aprox.: KTS-V 450 600 800 900 1200 1500
Superficies de tamiz (m²): 0,11 0,27 0,42 0,60 0,93 1,45
Potencia accionamiento (kW): 0,19 0,42 0,42 1,20 1,20 2,75
Materiales: ejecución en acero especial
Superficies: electropulidas hasta KTS-V800, por lo demás, con acabado de alta calidad, satinados internos y externos

Ficha técnica KTS-VFicha técnica KTS-V - 1 MB

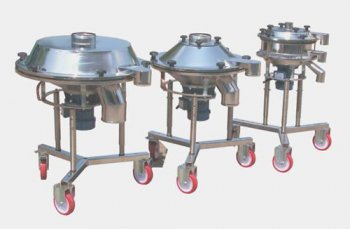

KTS-V 450 / 600 / 800
